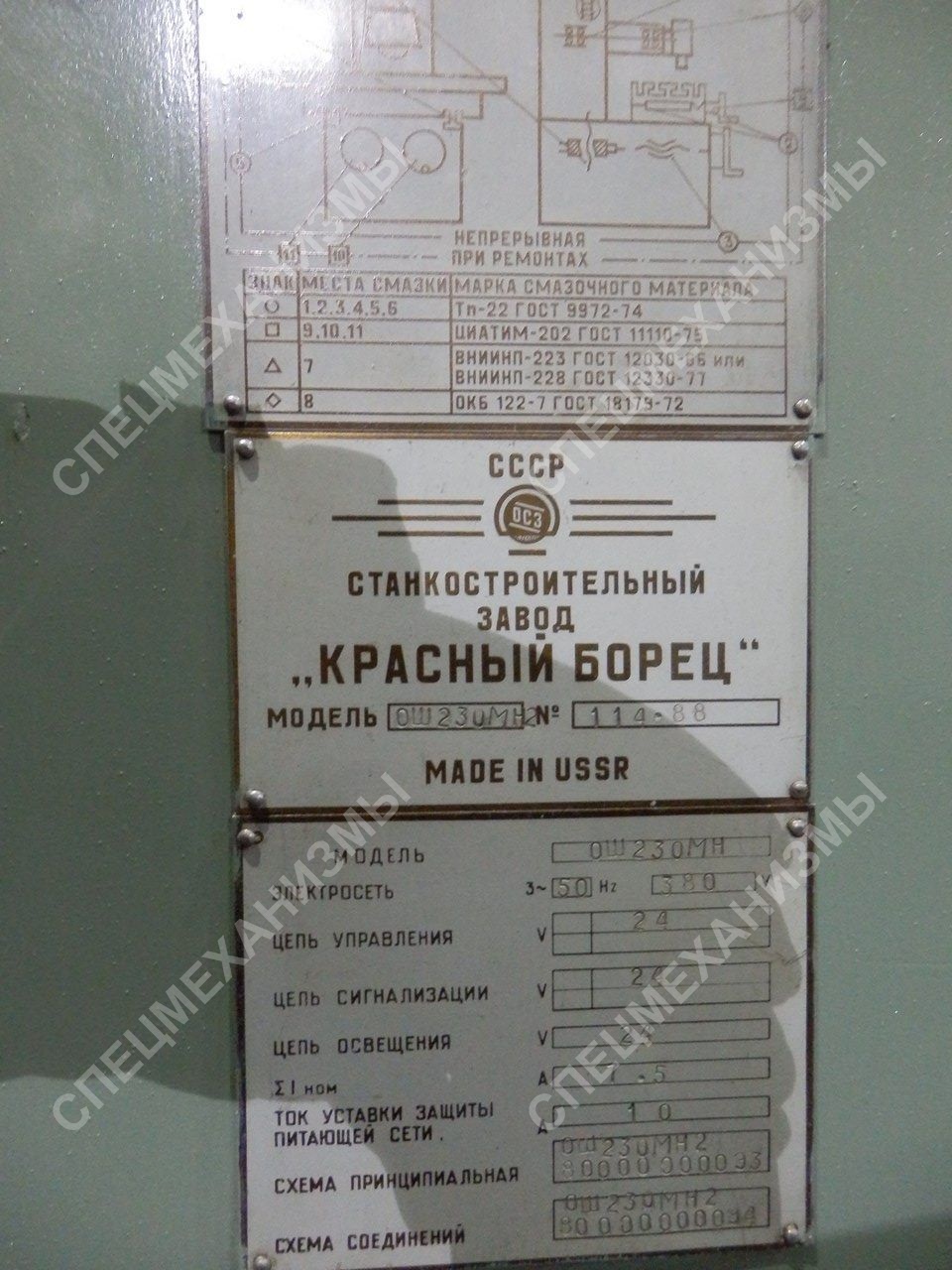

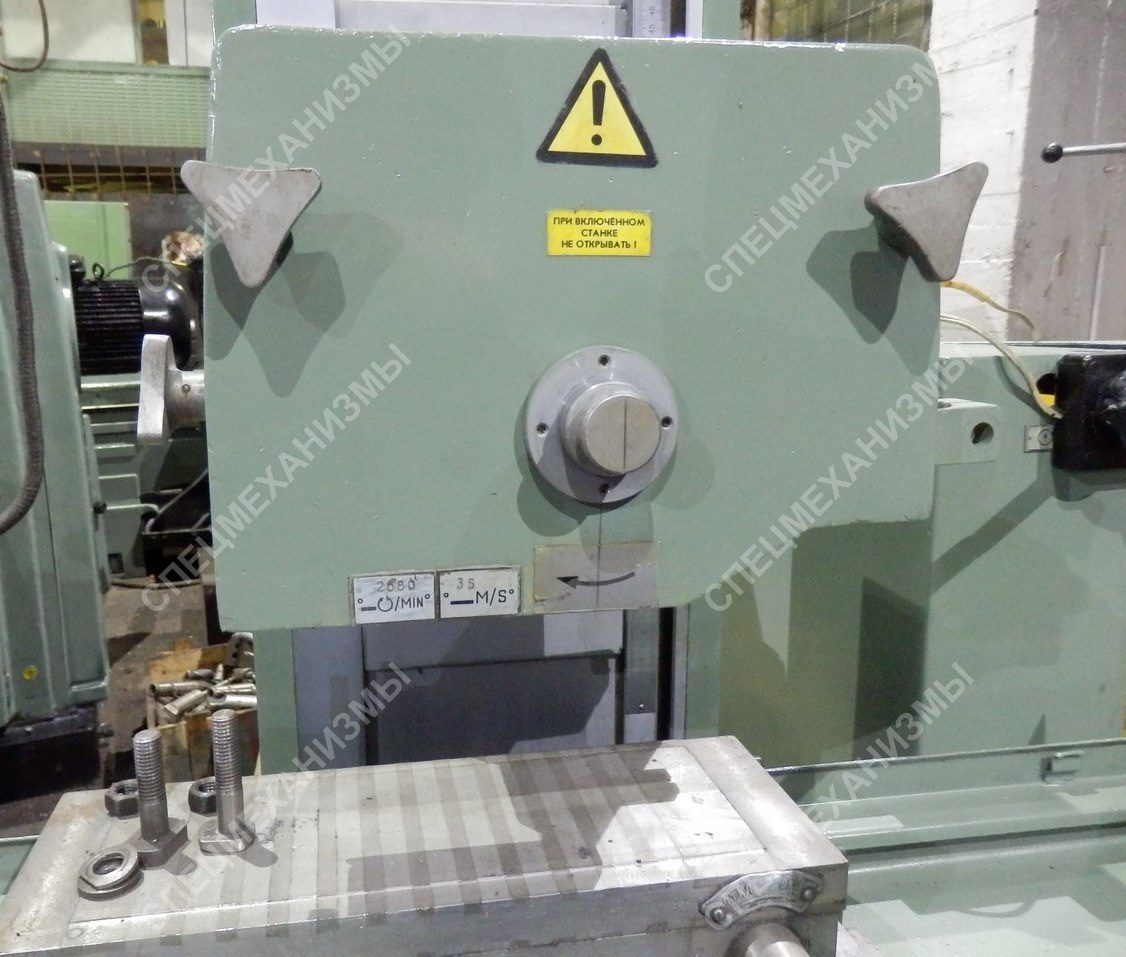

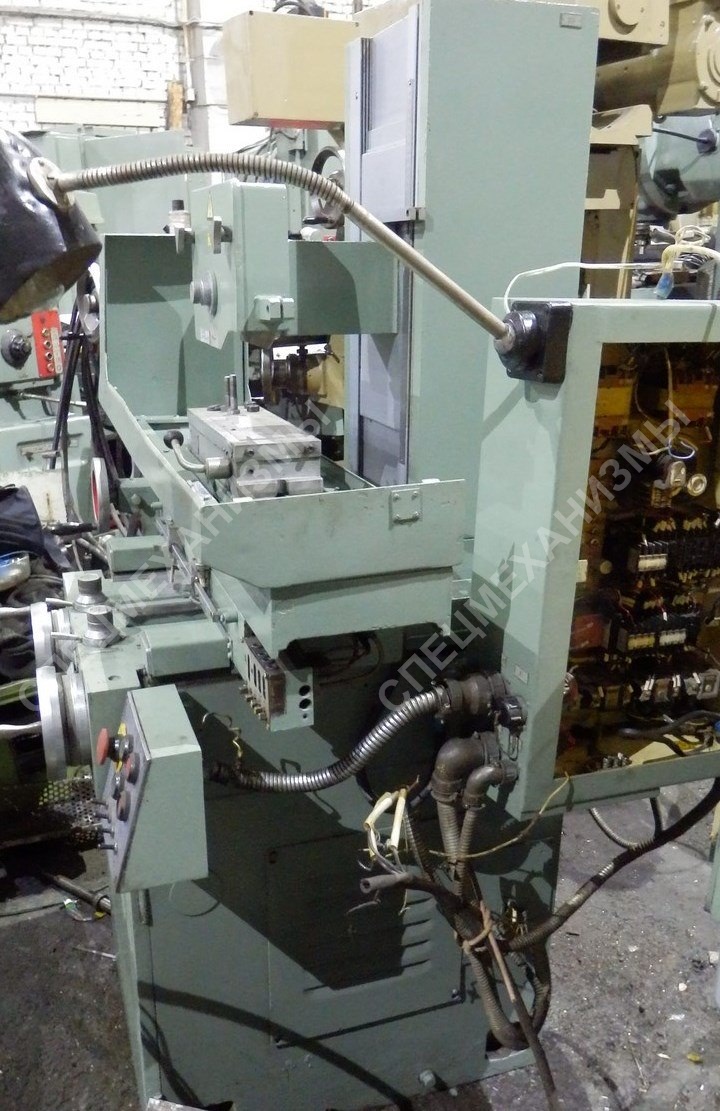

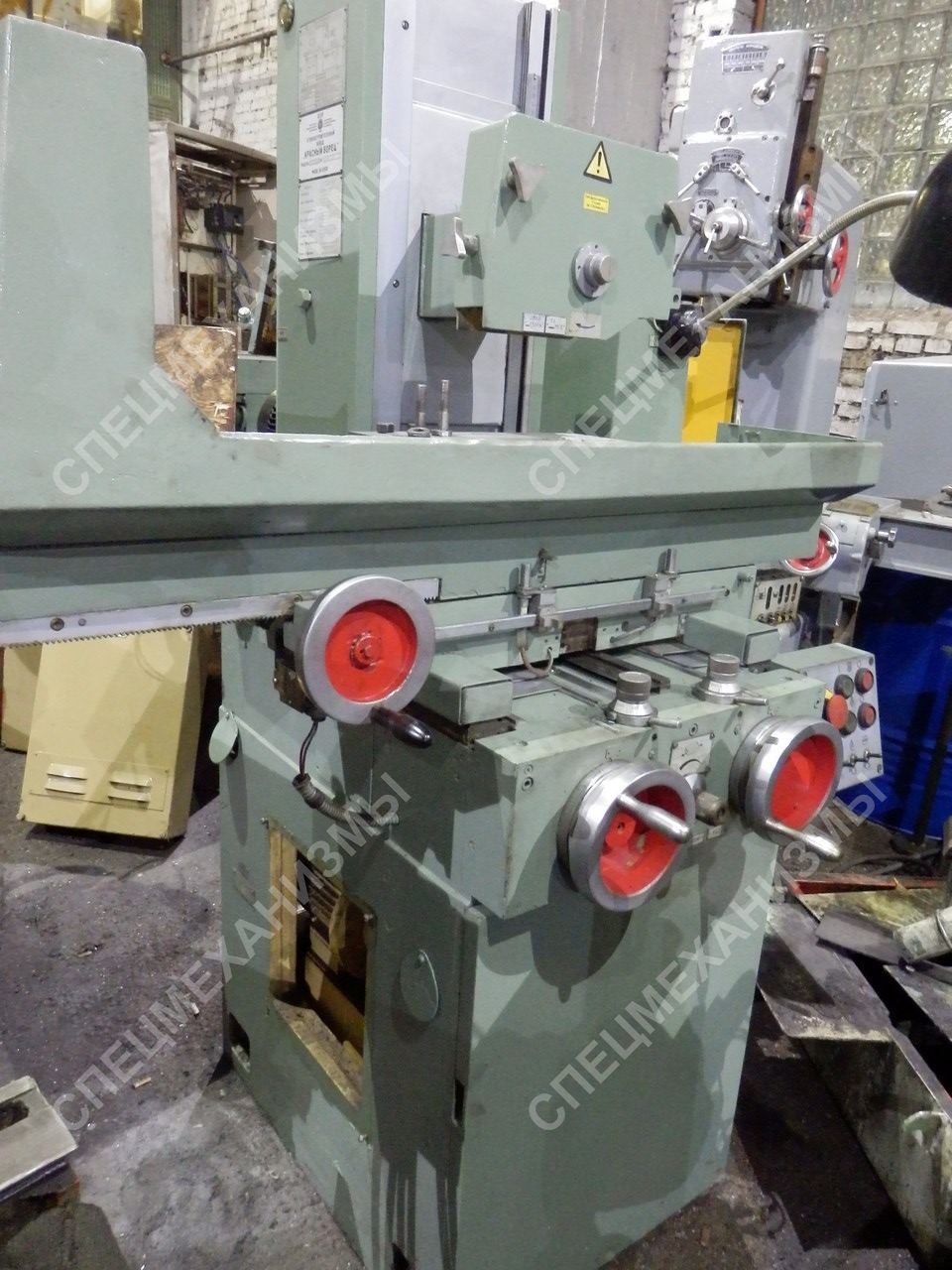

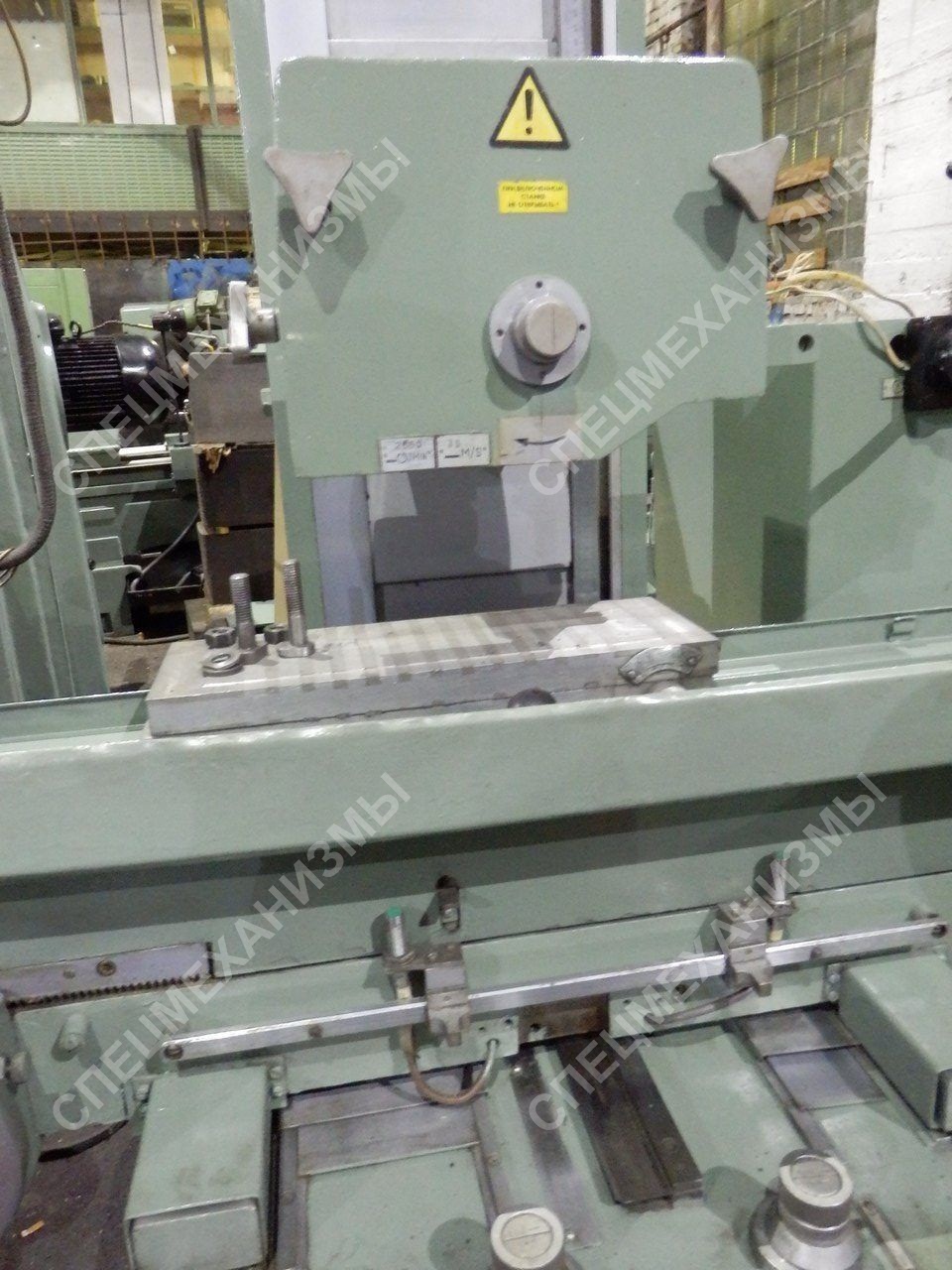

Станок плоско-шлифовальный мод. ОШ-230МН
Стоимость: Уточняйте
Прецизионный плоскошлифовальный станок с крестовым столом и горизонтальным шпинделем предназначен для высокоточной обработки плоских поверхностей различных изделий, а с применением приспособлений для профилирования шлифовального круга и установки деталей - профильных поверхностей, пазов, уступов, а также шлифования торцом круга.
Технические характеристики | |
---|---|
Размеры зеркала стола, мм | 250х125 |
Точностные параметры, максимально достигаемые на заготовке размером 200х100х50 мм: | |
плоскостность,мкм | 3 |
параллельность, мкм | 3 |
шероховатость поверхности, обработанной периферией шлифовального круга, Ra | 0,16 |
Перпендикулярность траектории поперечного перемещения стола к направлению его продольного перемещения, мкм | 20 |
Наибольшие размеры обрабатываемых поверхностей, мм: | |
длина | 250 |
ширина | 125 |
Наибольшее ручное поперечное перемещение крестового суппорта | 150 |
Наибольшее вертикальное перемещение при новом круге | 200 |
Размеры шлифовального круга, мм | 200х110х25х32 |
Частота вращения шпинделя, об/мин | 3340 |
Цена деления лимбов, мм: | |
поперечной подачи | 0,05 |
тонкой поперечной подачи | 0,001 |
тонкой вертикальной подачи | 0,0005 |
Мощность привода главного движения, кВт | 1,5 |
Общее количество электродвигателей | 5 |
Общая мощность станка, кВт | 2,64 |
Габариты (без учета приставного оборудования и хода подвижных частей), мм: | |
длина | 1130 |
ширина | 1145 |
высота | 1465 |
Масса (с приставным оборудованием), кг | 1000 |
