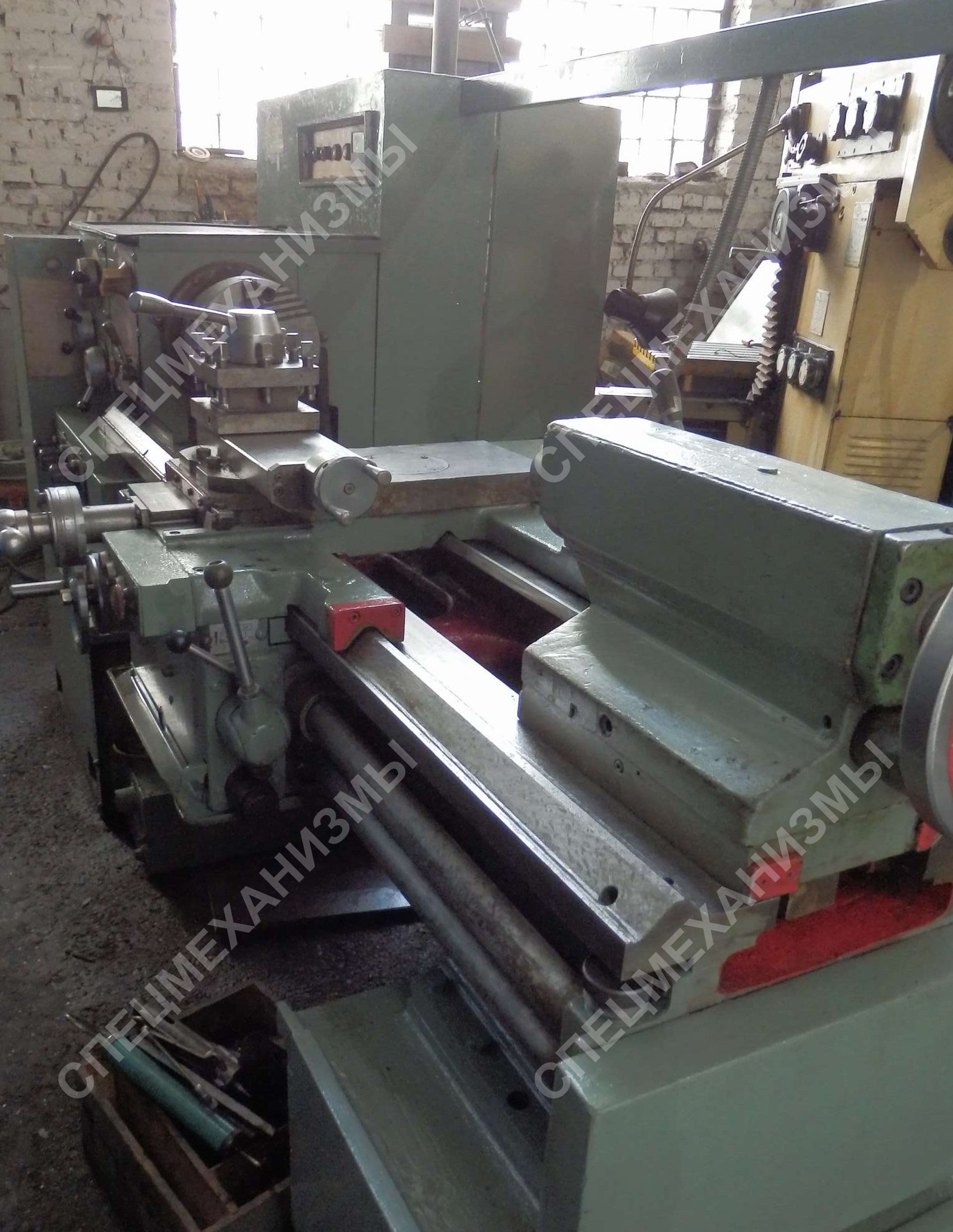

Станок токарно-винторезный мод. 16Д20
Стоимость: Уточняйте
Предназначен для выполнения разнообразных токарно-винторезных работ по черным и цветным материалам, включая точение конусов и нарезание метрической, модульной, дюймовой и питчевой резьбы. Обрабатываемые детали устанавливаются в центрах или патроне.
Жесткая конструкция станков, высокий предел чисел оборотов в минуту (2000 об./мин.) дают возможность использовать их как скоростные станки с применением резцов из быстрорежущей стали и твердых сплавов.

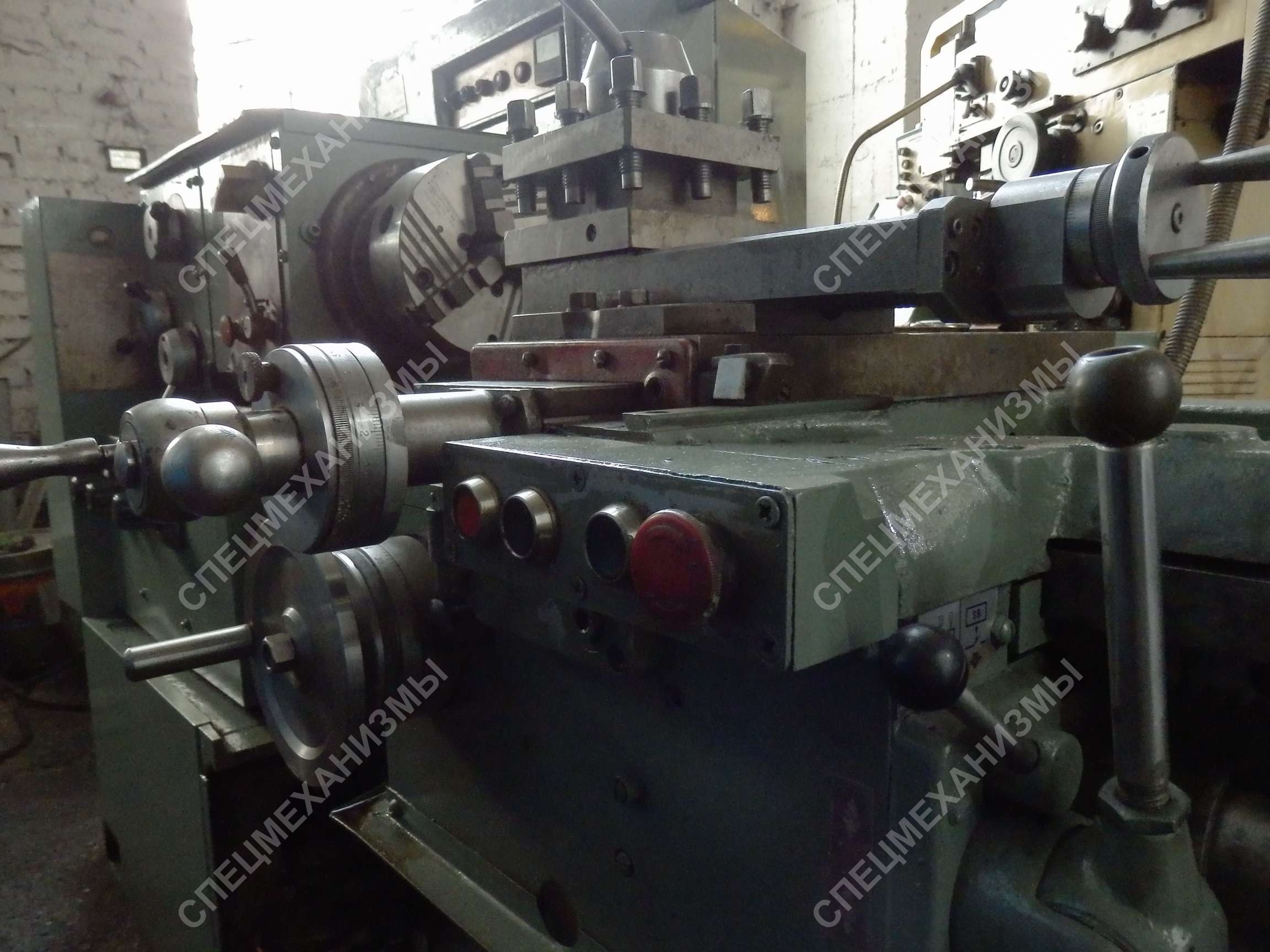

Станок имеет устройство для ускоренного перемещения каретки и поперечных салазок суппорта, благодаря чему время на обработку детали сокращается в 1,5 раза. Имеет автоматическую коробку передач. Автоматическая коробка передач применяется в главном приводе металлорежущих станков и предназначена для главного переключения частот вращения шпинделя в процессе резания в широком диапазоне с постоянной мощностью. Привод АКП осуществляется от нерегулируемого или регулируемого электродвигателя.
Класс точности станка Н, П. При чистовой обработке деталей из конструкционных сталей шероховатость обработанной поверхности V6б.
Отклонение от цилиндричности 7 мкм, конусности 20 мкм на длине 300 мм, отклонение от прямолинейности торцевой поверхности на диаметре 300 мм — 16 мкм.

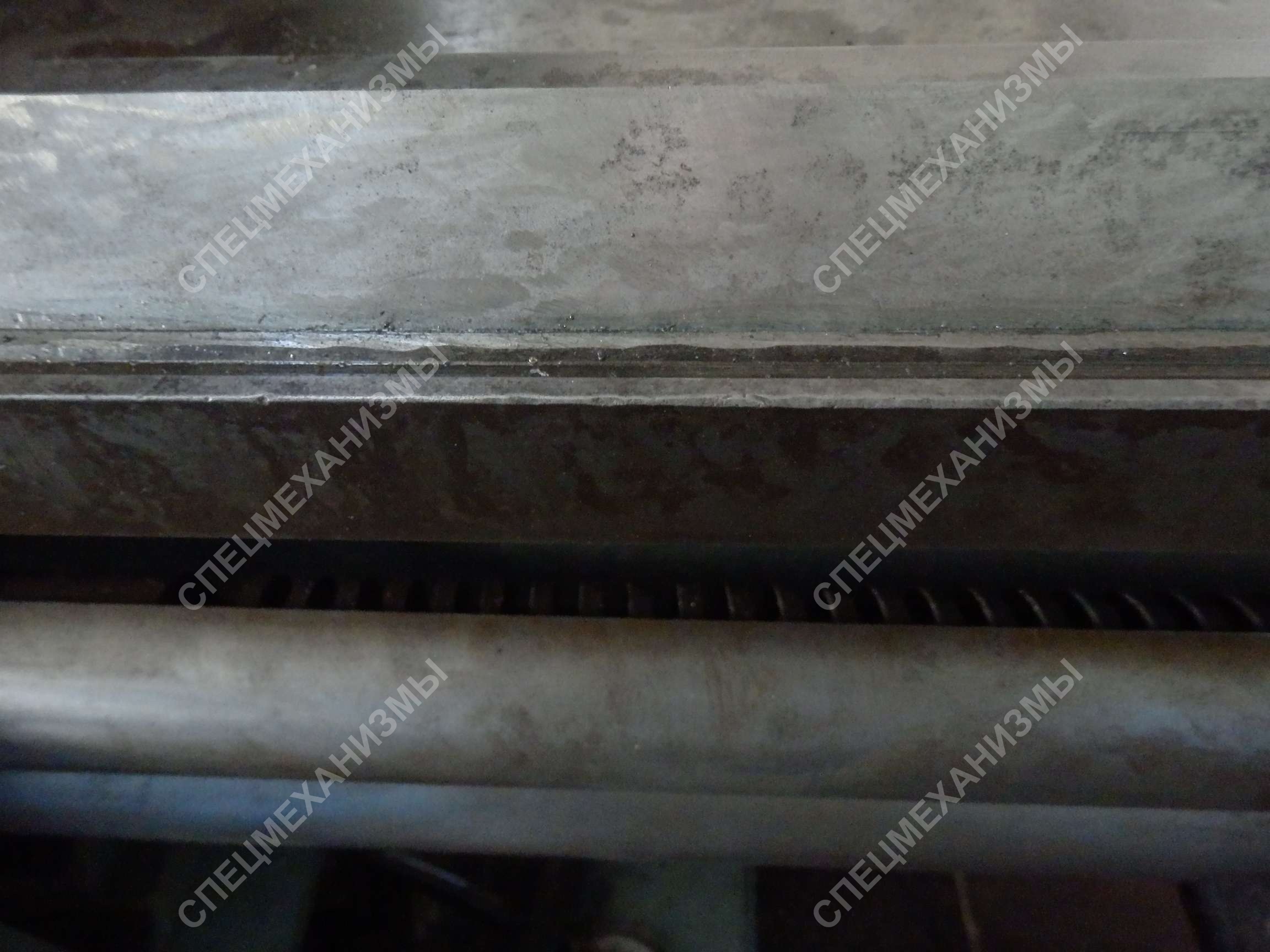

Станок заменяет модель 1К62. По всем качественным показателям (производительности, точности, долговечности, надежности, удобству обслуживания, безопасности работы и т. д.) превосходит станок модели 1К62. Жесткая коробчатой формы станина с калеными шлифованными направляющими установлена на монолитном основании.

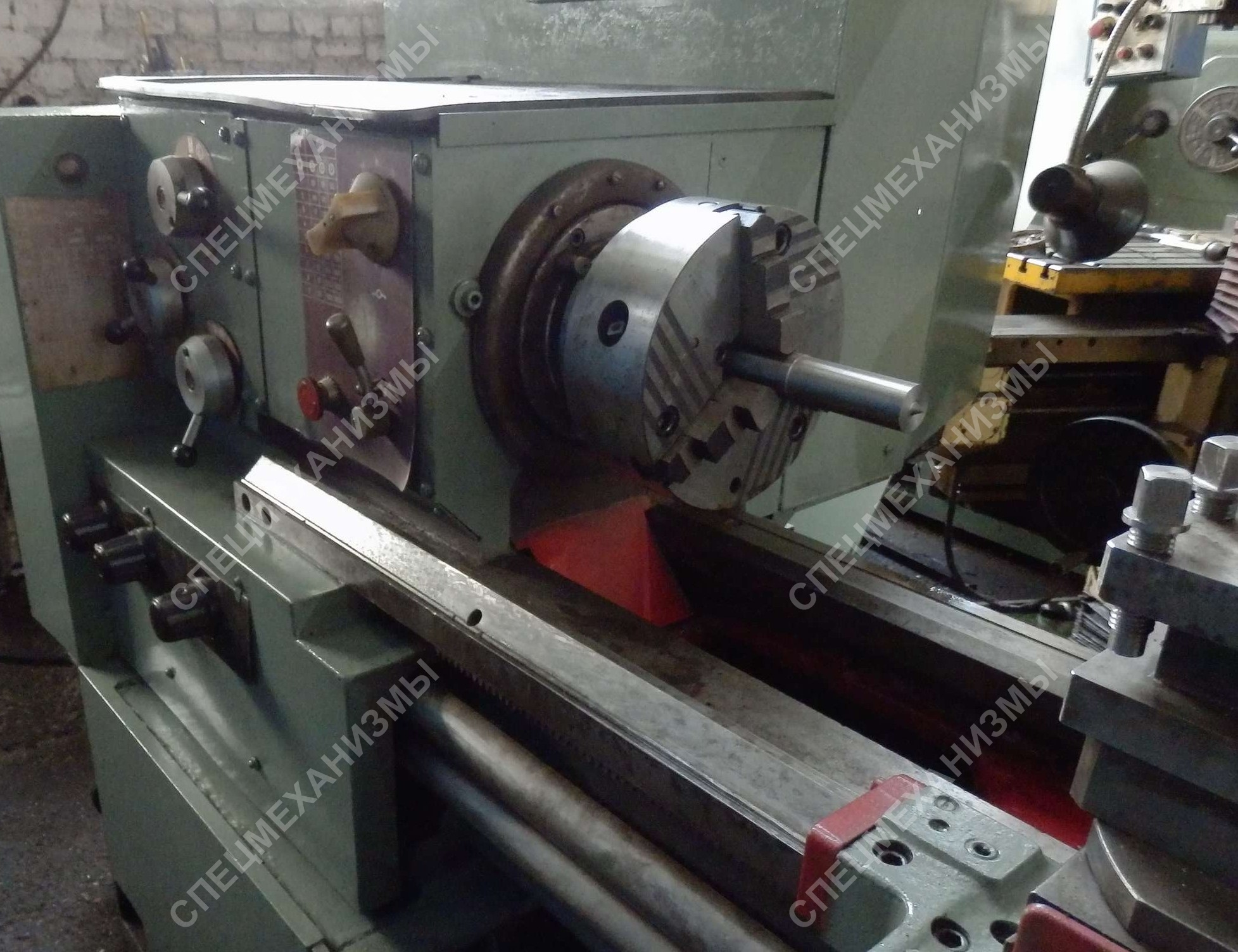

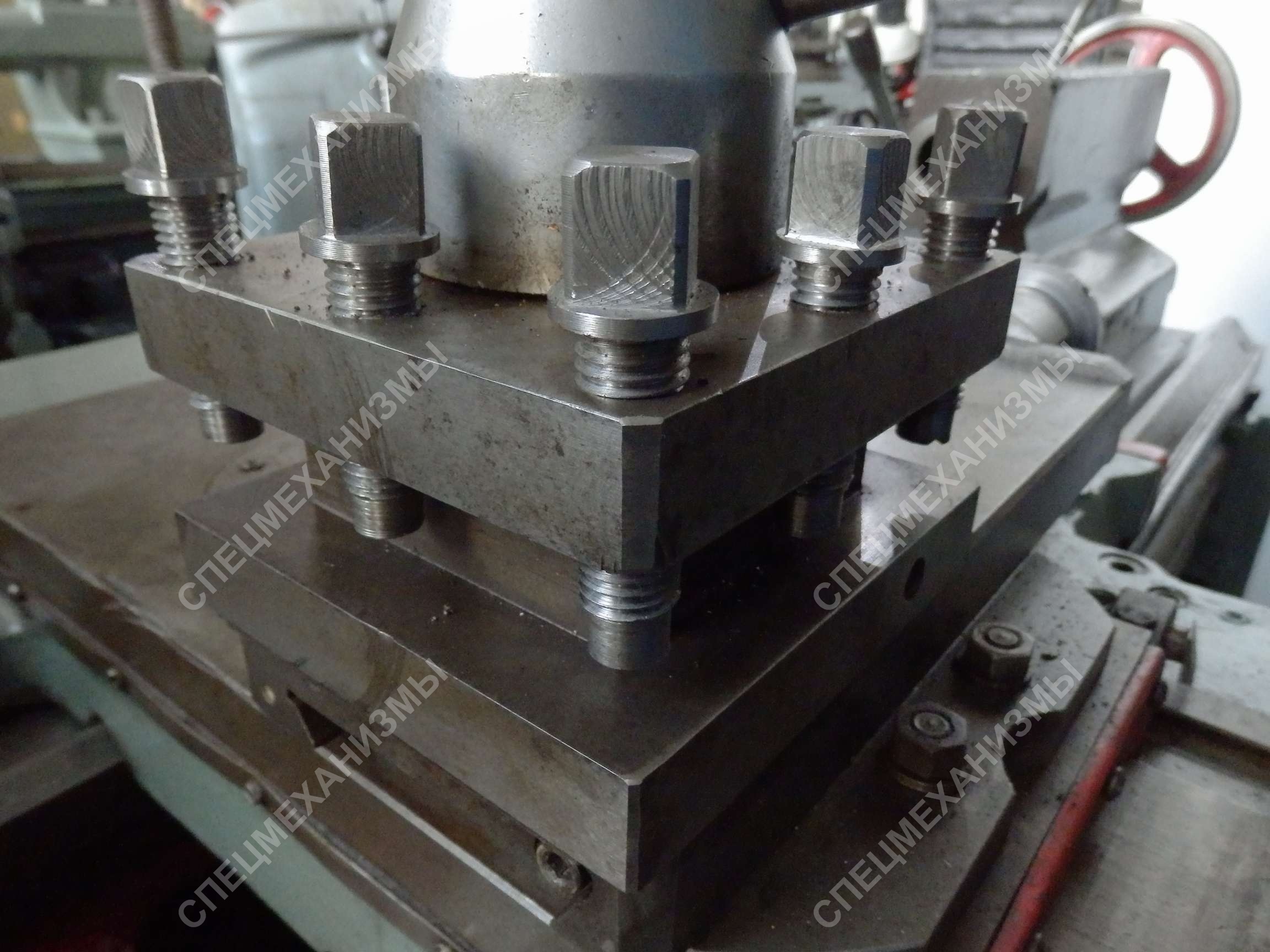

Шпиндель смонтирован на прецизионных подшипниках качения. На суппорте имеются масштабные линейки с визирами для удобства определения величины перемещения резцовых и поперечных салазок в процессе работы. Новая конструкция резцедержателя улучшает стабильность фиксации. Фартук станка снабжен оригинальным механизмом выключения подачи суппорта, обеспечивающим высокую точность останова на жестком упоре. Комплекс ограждающих и блокировочных устройств гарантирует безопасность работы на станке.
Технические характеристики | 16Д20 |
---|---|
Диаметр обрабатываемой детали над станиной, мм | 400 |
Диаметр детали над суппортом, мм | 220 |
Диаметр отверстия шпинделя, мм | 63 |
Длина обрабатываемой детали, мм | 1000 |
Пределы частот вращения шпинделя, Min/Max, об/мин | 8,5/2000 |
Мощность двигателя главного движения, кВт | 11 |
Габариты, мм: | |
длина | 2880 |
ширина | 1270 |
высота | 1605 |
Масса станка, кг | 2800 |
